Камера уровнемерная выносная КУВ по Т-ММ-04-06 для установки буйковых уровнемеров  имеют IX типов. Материальное исполнение камер имеют следующие значения:

  • У6 - сталь 20
  • Н1 - 09Г2С
  • Н9 - 15Х5М
  • Л3 - 08Х18Н10Т, 12Х18Н10Т
  • Л5 - 10Х17Н13М2Т

Камера уровнемерная выносная КУВ - служит датчиком уровня в резервуарных оборудованиях. Предусматривает два типа соединения:

1. Фланцевое
2. Под приварку

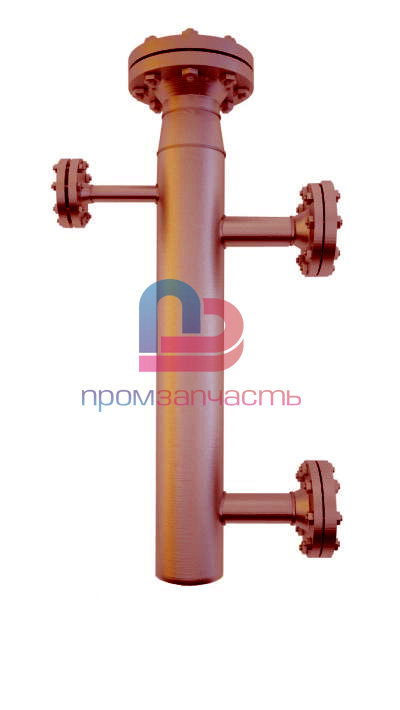

Камера уровнемерная выносная КУВ - представляет собой сосуд, на верхней части которого производится установка внешнего уровнемера. Основным значением камеры уровнемерной является установка на ней буйкового уровнемера или других типов уровнемеров.

С помощью камеры уровнемерной КУВ становится возможным измерение уровня в агрегатах, емкостях, сосудах, работа которых осуществляется под давлением. Благодаря Камере выносной уровнемерной измерения можно проводить во время работы аппарата без остановки производства. Перед установкой уровнемерной камеры следует обеспечить такие условия, при которых будет возможна установка буйкового уровнемера и его демонтаж в случаи необходимости. Следует так же соблюсти требования, касающиеся положения буйка и камеры уровнемерной. Буек не должен касаться стенок выносной камеры, корпус камеры не может отклоняться от вертикального положения более чем на 10мм.

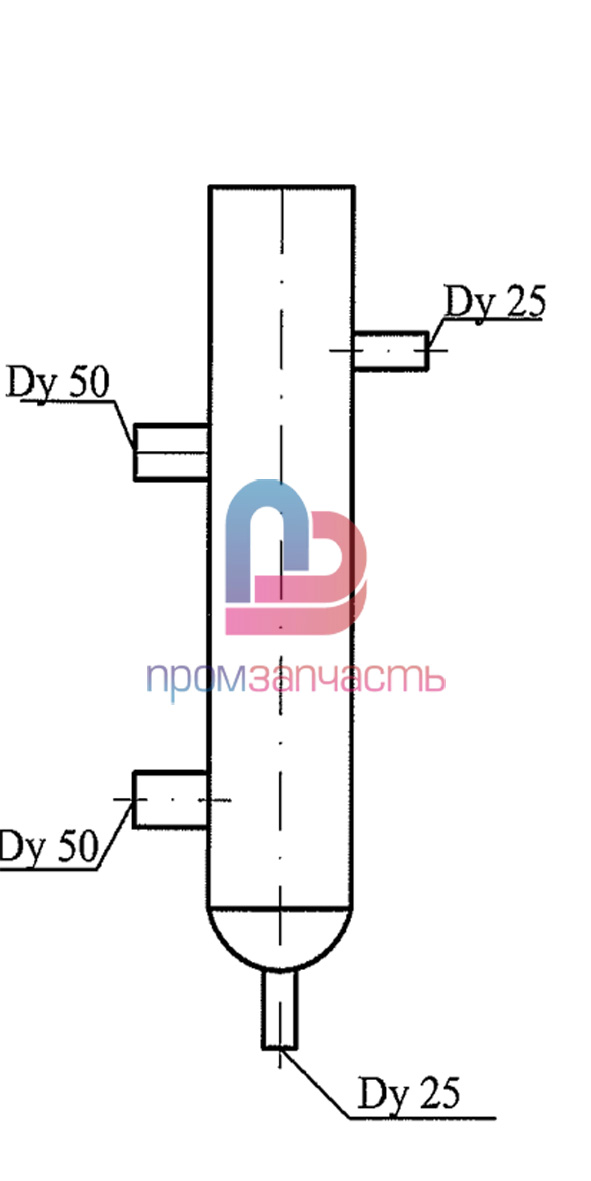

КУВ тип I - камера Ду 100 без фланца с давлением от Ру 4,0 Мпа до Ру 16,0 Мпа- используется для уровнемеров, поставляемые в комплекте с ответными фланцами.

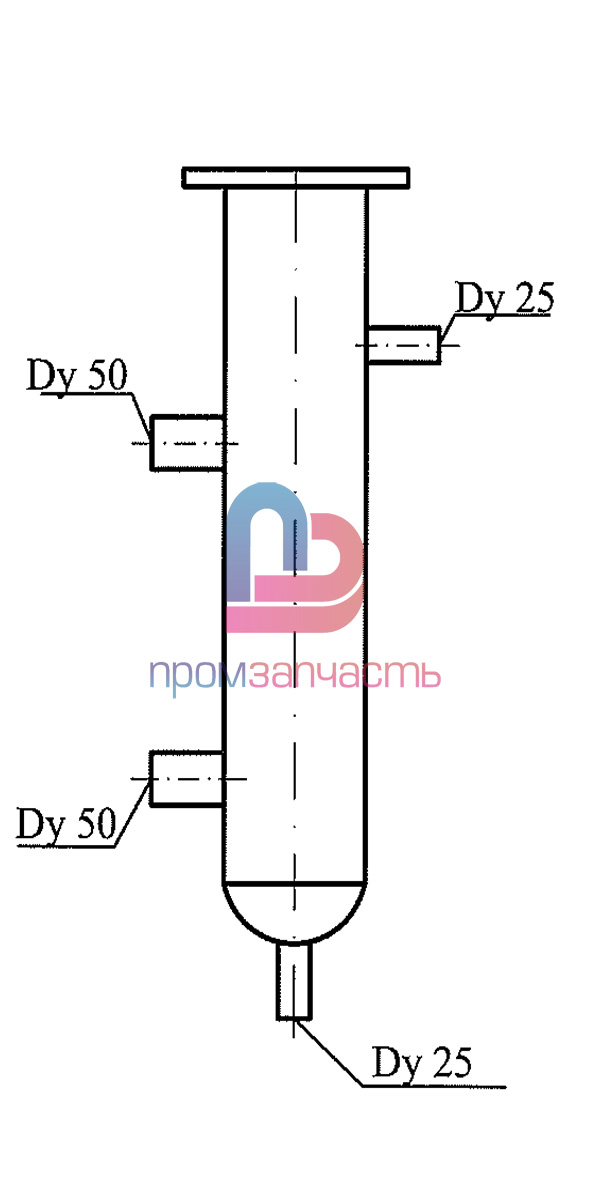

КУВ тип II - камера Ду 100 c фланцем с давлением от Ру 4,0 Мпа до Ру 16,0 Мпа- используется для уровнемеров, поставляемые в комплекте без ответных фланцев ( присоединительные размеры фланцев соответствуют ГОСТ 12815-80, ГОСТ 12821)

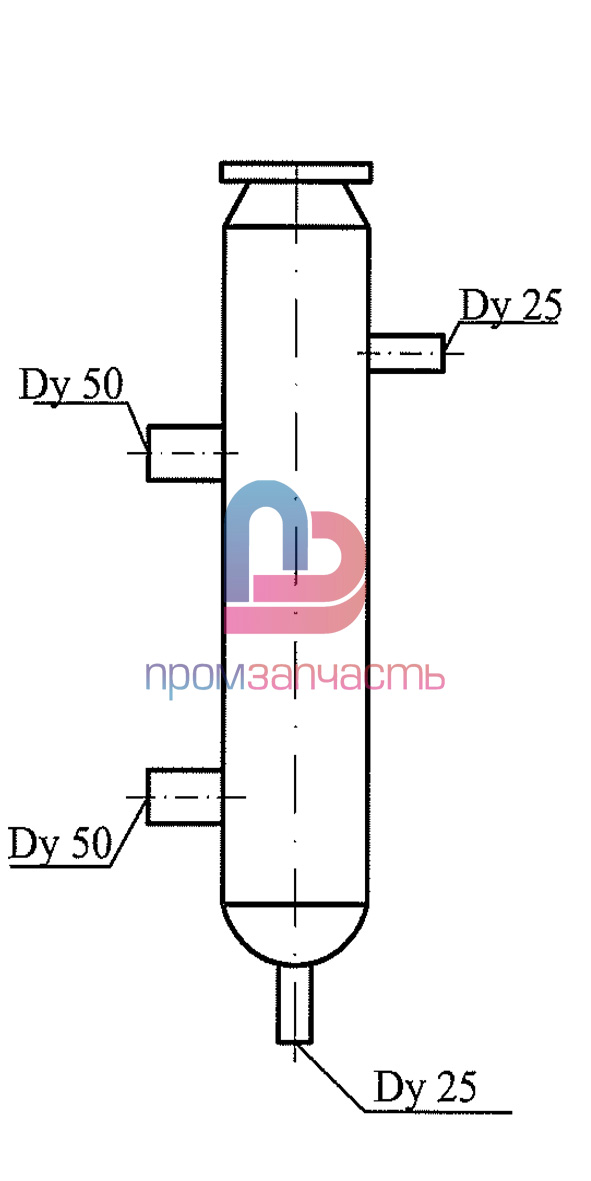

КУВ тип III - камера Ду 100 c переходом 100х65  с давлением от Ру 4,0 Мпа до Ру 10,0 Мпа- используется для уровнемеров  "Сапфир" Dy Ex модели 2620, 2630,2640

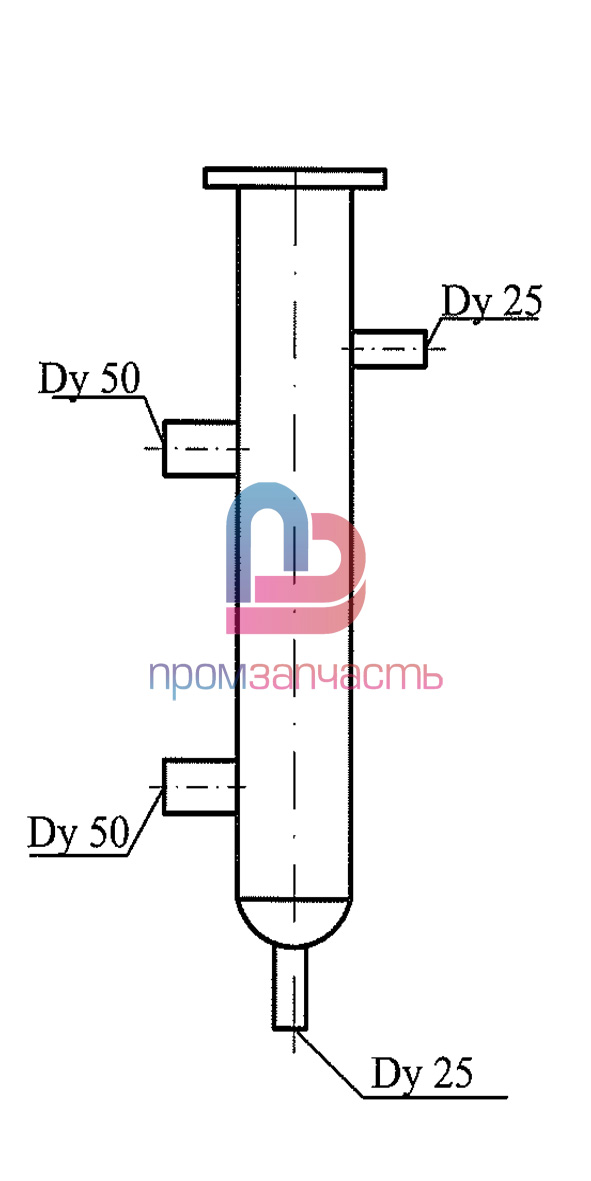

КУВ тип IV - камера Ду 80 с фланцем,  с давлением Ру 4,0 Мпа - используется для уровнемеров  "Сапфир"  модели 2622

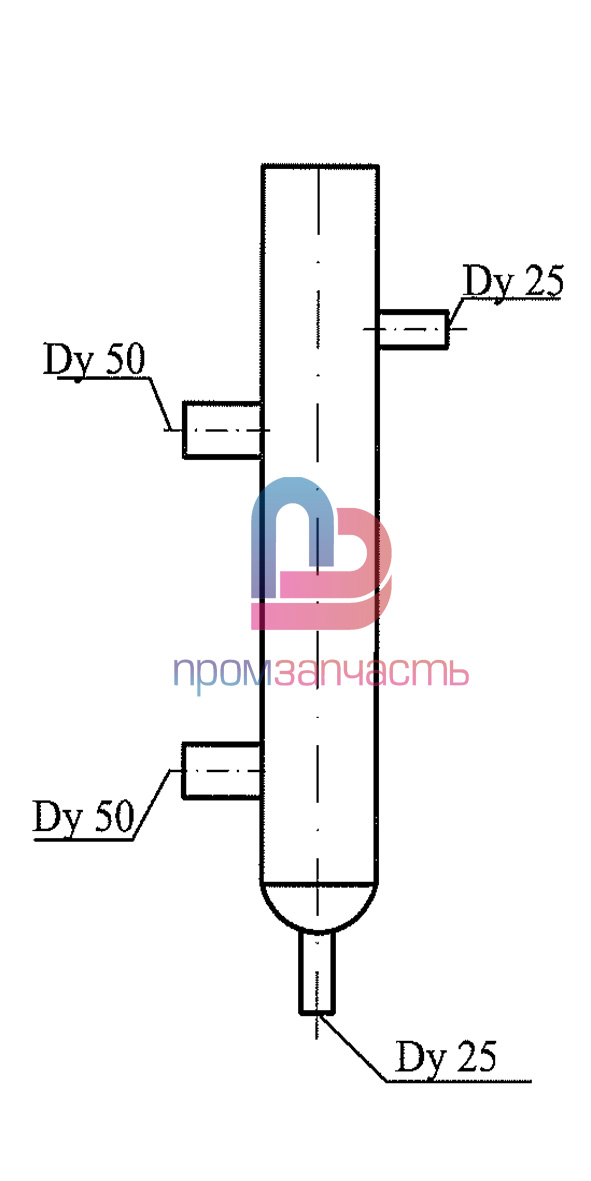

КУВ тип V - камера Ду 80 без фланца,  с давлением Ру 4,0 Мпа до Ру 16,0 Мпа - используется для уровнемеров  поставляемых в комплекте с ответными фланцами.

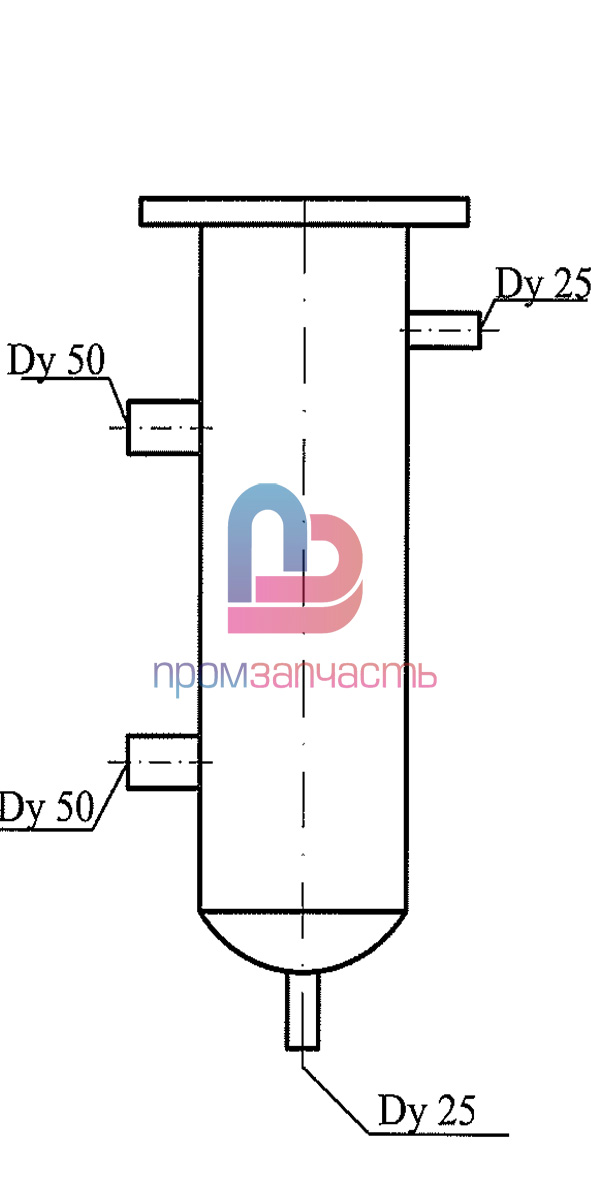

КУВ тип VI - камера Ду 150 с фланцем,  с давлением Ру 2,5 Мпа - используется для уровнемеров  "Сапфир"  модели 2615

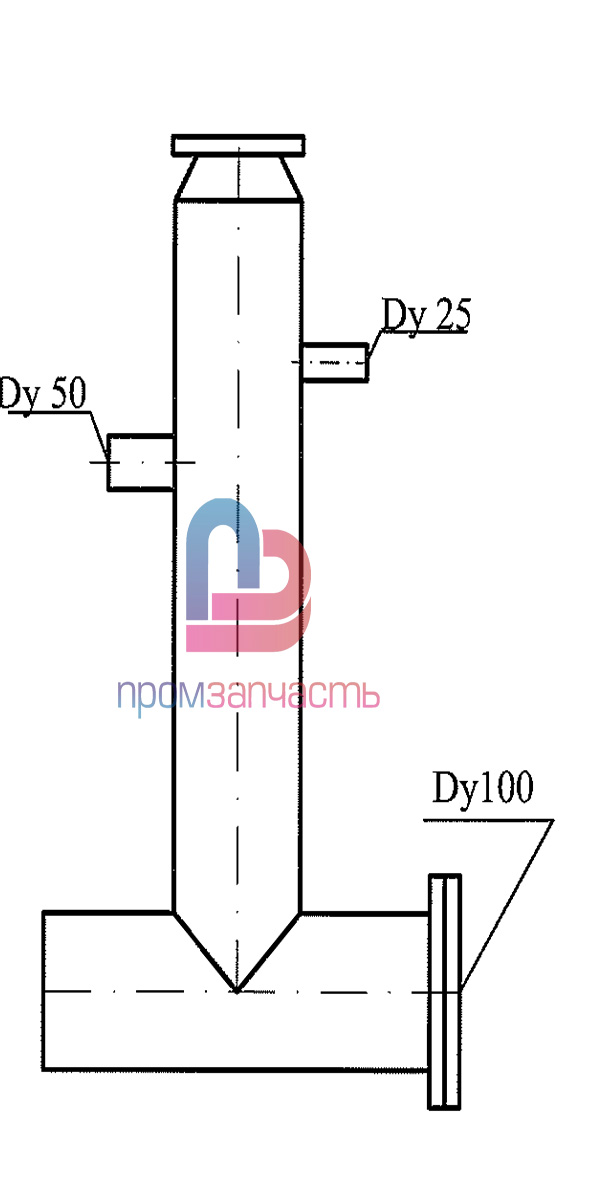

КУВ тип VII - камера Ду 100 с переходом 100х65,  с давлением Ру 4,0 Мпа до Ру 6,3 Мпа - используется для уровнемеров  "Сапфир"  модели 2622 для вязких сред

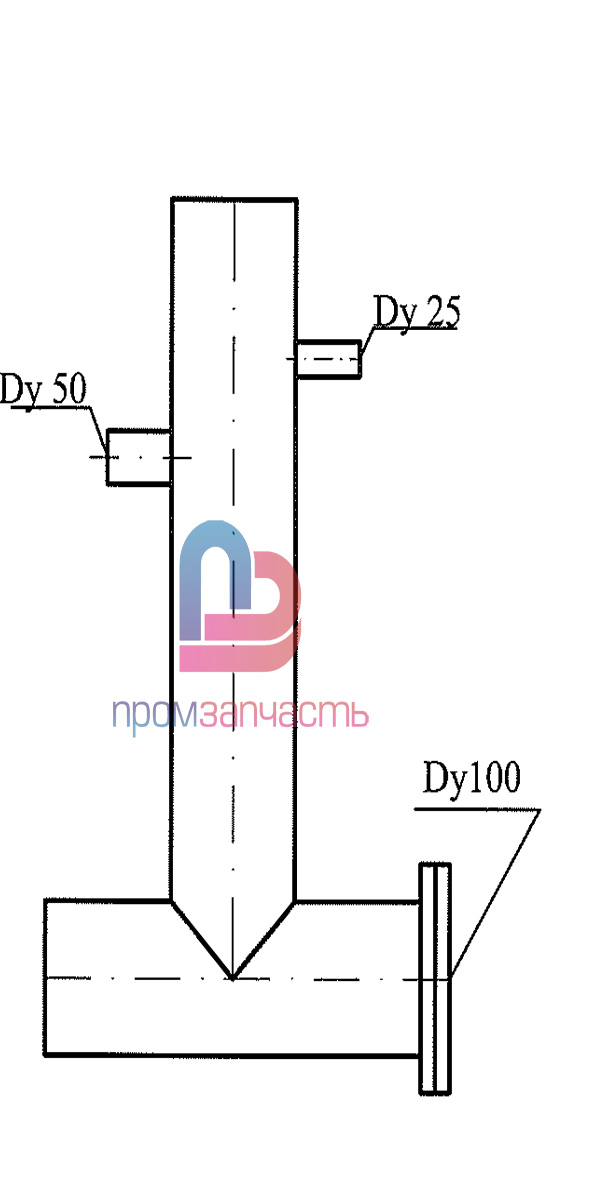

КУВ тип VIII - камера Ду 100 без фланца,  с давлением Ру 4,0 Мпа до Ру 6,3 Мпа - используется для уровнемеров поставляемых в комплекте с ответными фланцами для вязких сред.

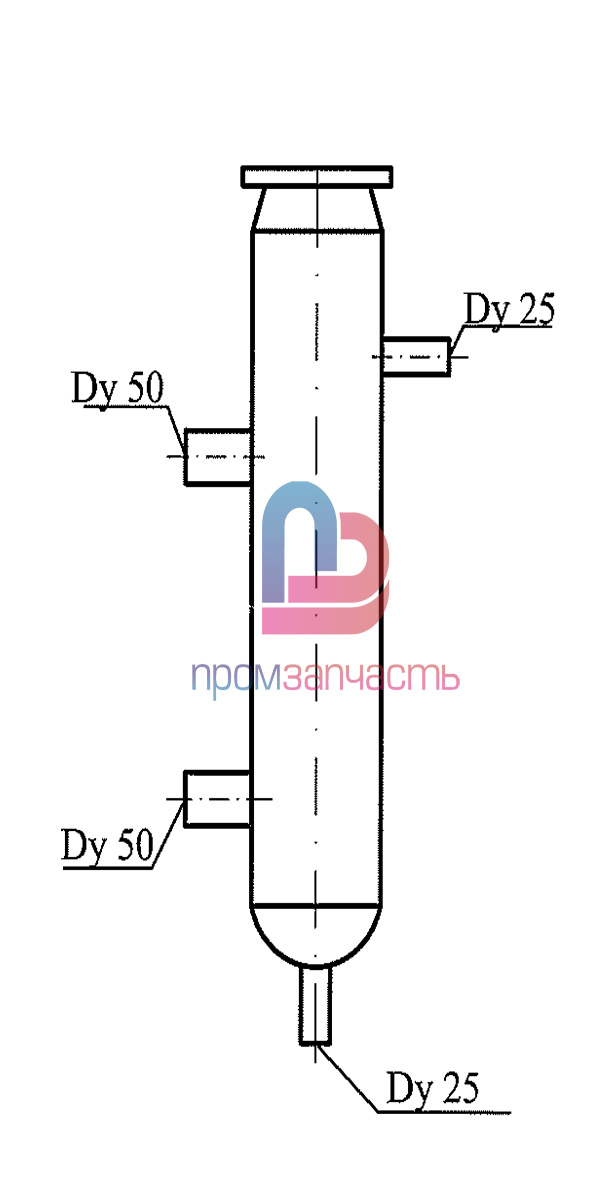

КУВ тип IX - камера Ду 100 с переходом 100х89,  с давлением Ру 4,0 Мпа до Ру 10,0 Мпа - используется для уровнемеров  фирмы "Masoneilan"
