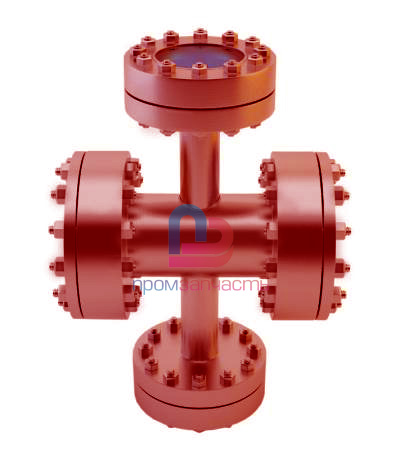

Фонарь смотровой трубопроводный

Фонарь смотровой применяется в случаях, когда необходим визуальный контроль за рабочей средой в трубопроводе. Условный проход фонаря варьируется от 20 до 300мм, фонарь смотровой трубопроводный может эксплуатироваться в рабочей среде с паром, жидкостями и газом, он рассчитан на температуру от -50 до 300 градусов по Цельсию, в зависимости от материального исполнения.

Смотровые фонари широко применяются во многих отраслях, в частности без них не обходится работа нефтехимических промышленных предприятиях, нефтеперерабатывающих станциях и различных комбинатов.

Особенности смотрового фонаря

Смотровой фонарь состоит из следующих компонентов:

  • Непосредственно корпуса, в котором содержится рабочая среда.
  • Стекол, предназначенных для оперативного контроля за средой и ее прохождением.
  • Крепежные и прокладочные элементы

Принцип работы фонаря:

В фонарь проникает рабочая среда, после чего ее действия можно контролировать через прозрачные стекла, так же называемые индикаторы потока. Благодаря стеклу осуществляется естественное освещение внутреннего содержимого и доступен полноценный визуальный контроль.

Фонари делаться на три типа:

  • Фонарь смотровой прямоточный
  • Фонарь смотровой угловой
  • Фонарь смотровой трубчатый

Так же присоединение к трубопроводу фонарей смотровых, предусматривает два типа:

1. Фланцевое
2. Под приварку.

Важно учесть что к установке и использованию допускаются только квалифицированные сотрудники, которые ознакомлены с руководством по эксплуатации, и имеющие опыт обслуживания подобных систем.

Гарантия завода изготовителя 12 месяцев с момента ввода в эксплуатацию или 24 месяца с момента поставки товара на склад заказчика.

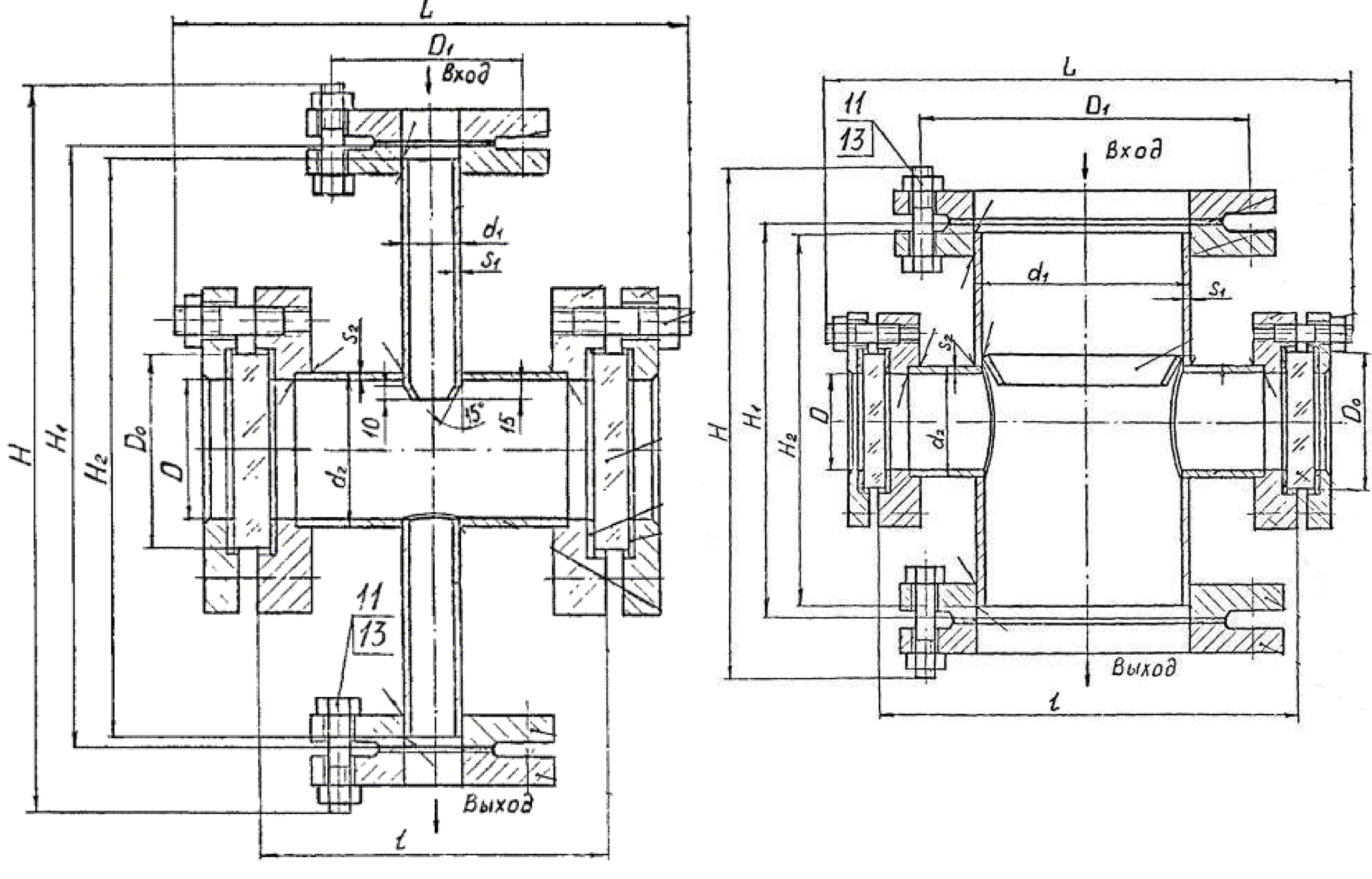

Фонарь смотровой прямоточный Тип I.

Условный проход от Ду 20 до Ду 300

Рабочее давление от Ру 0,6 Мпа до Ру 1,6 Мпа

Пример условного обозначения смотрового фонаря типа I исполнения 2 с условным проходом Ду 50мм на условное давление 0,6 Мпа с уплотнительными поверхностями фланцев исп. 1 с патрубками из марки сталь 20

Фонарь 1-2-50-0,6-1-20 АТК 26-01-1-89

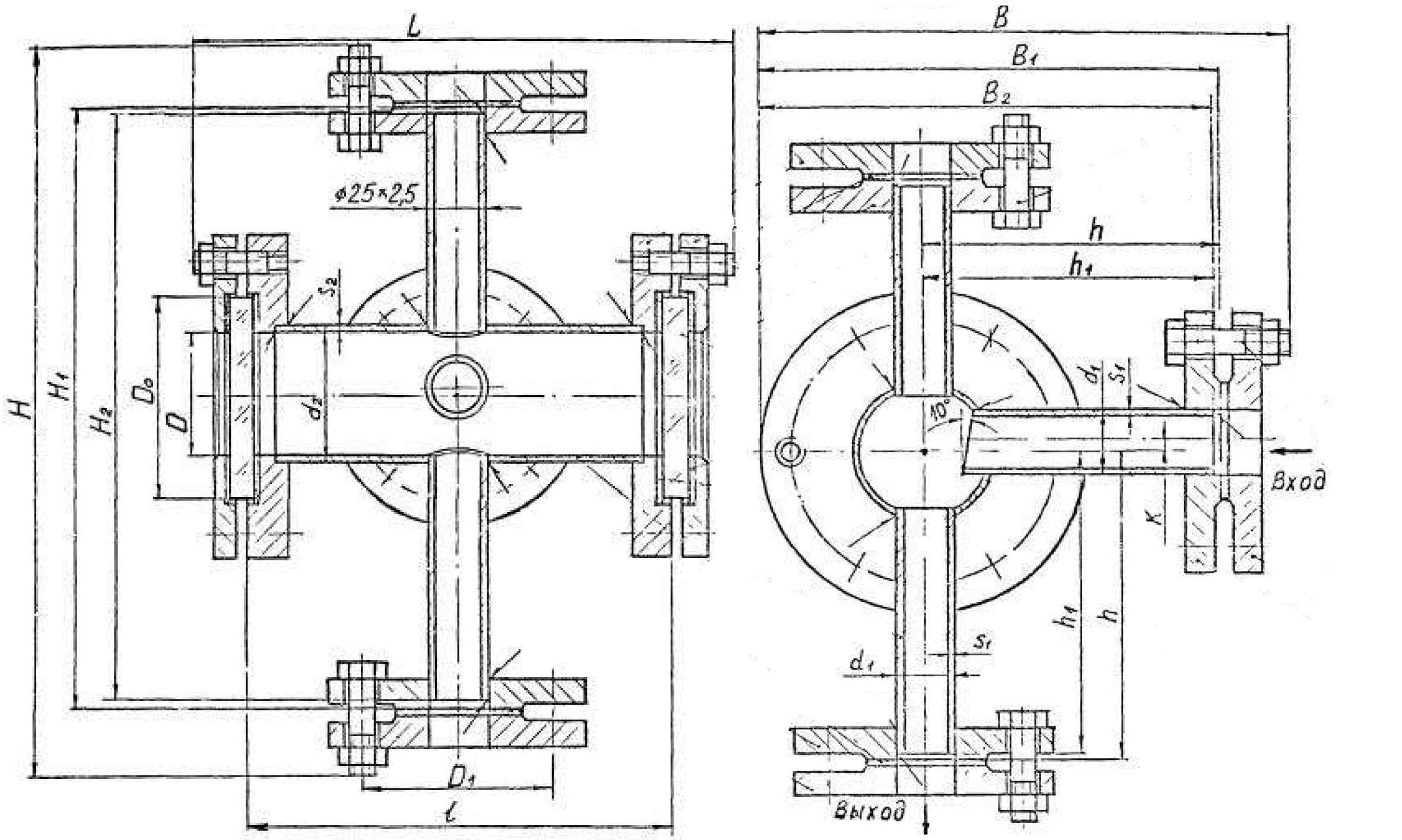

Фонарь смотровой угловой тип II.

Условный проход Ду 20 до Ду 80

Рабочее давление от Ду 0,6 Мпа до 1,6 Мпа

Пример условного обозначения смотрового фонаря типа 2 исполнения 1 с условным проходом Ду 50мм на условное давление 0,6 Мпа с уплотнительными поверхностями фланцев исп. 1 с патрубками из марки сталь 20

Фонарь 2-1-50-0,6-1-20 АТК 26-01-1-89

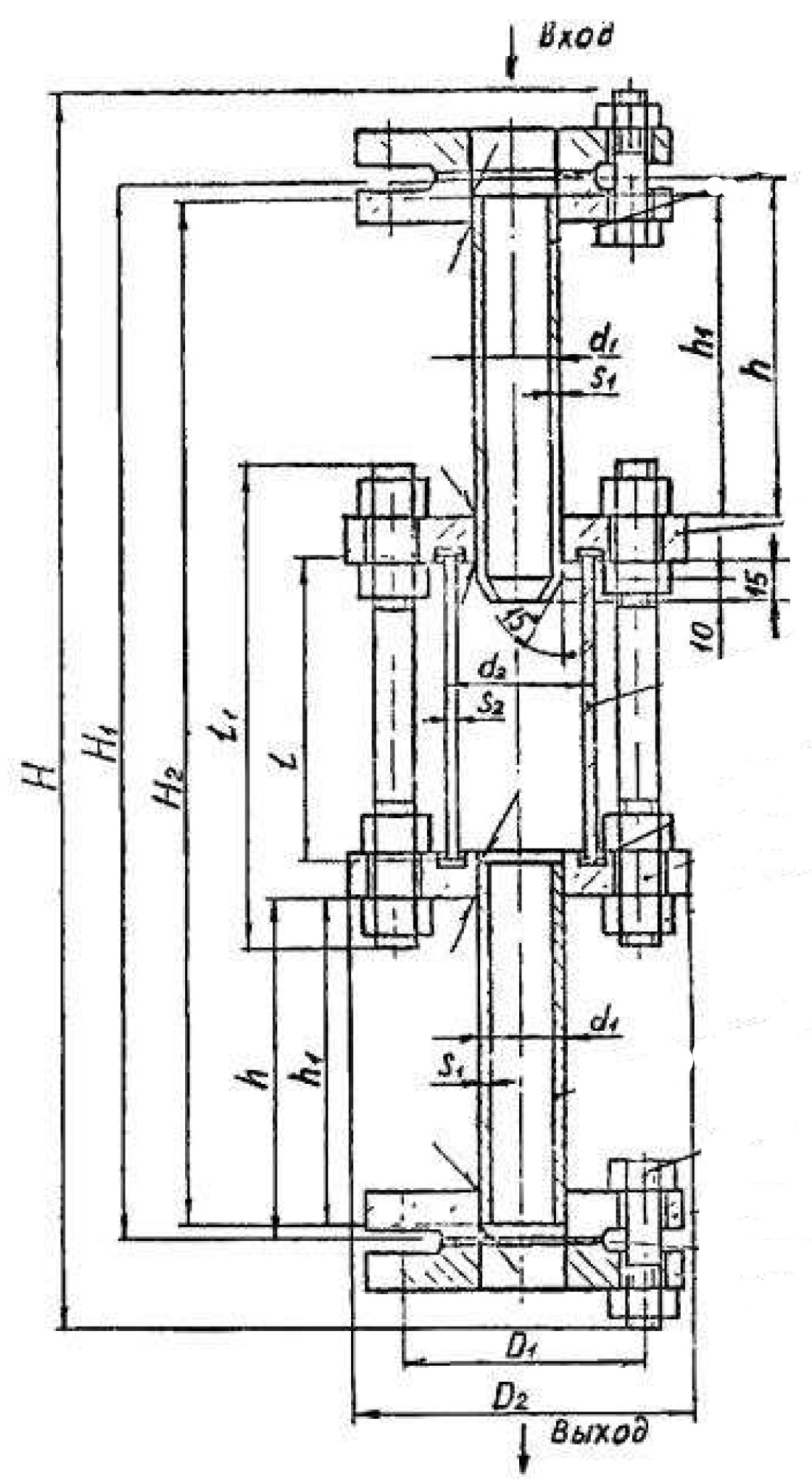

Фонарь смотровой прямоточный трубчатый тип III.

Условный проход Ду 20 до Ду 150

Рабочее давление от Ру 0,2 Мпа до Ру 0,6 Мпа

Пример условного обозначения смотрового фонаря типа 3 исполнения 1 с условным проходом Ду 50мм на условное давление 0,5 Мпа с уплотнительными поверхностями фланцев исп. 1 с патрубками из марки сталь 20

Фонарь 3-1-50-0,5-1-20 АТК 26-01-1-89
