Воздухосборники предназначены для уменьшения колебания давления и для создания запаса воздуха. Так же могут использоваться в качестве ресивера и сосуда для хранения азота, аргона и других инертных газов. Сосуды для сбора воздуха изготавливают из металла, различаются данные сосуды по их объему.

Воздухосборники бывают нескольких типов:

  • Воздухосборники горизонтальные с эллиптическим днищем
  • Воздухосборники вертикальные с эллиптическим днищем
  • Воздухосборники вертикальные с плоским днищем
  • Воздухосборники горизонтальные с плоским днищем

Сосуды вертикального типа более экономичны, так же сосуды имеющие сферическую конфигурацию более прочные.

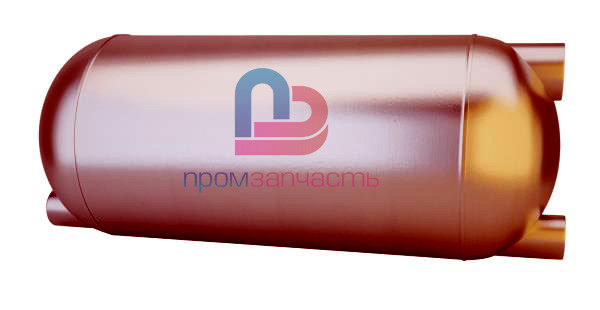

Воздухосборник горизонтальный с эллиптическим днищем  А1И 017.000 на Ру 1,2 Мпа  по серии 5-903-20

Наименование Условный проход Ду мм диаметр корпуса D мм L мм l мм Масса кг
А1И 017.000 20 159 446 10+2 5,9
А1И 017.000-01 32 219 602 12+2 15
А1И 017.000-02 50 273 714 12+2 22,7
А1И 017.000-03 80 325 832 12+2 36,7

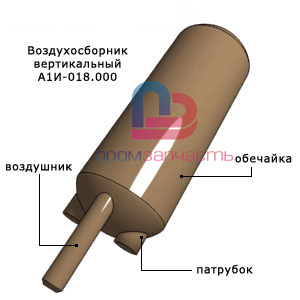

Воздухосборник вертикальный с эллиптическими днищами А1И 018.000  на Ру 1,2 Мпа по серии 5-903-20

Наименование Условный проход Ду мм диаметр корпуса D мм Н мм l мм h мм Масса кг
А1И 018.000 50 273 640 10+2 120 18,3
А1И 018.000-01 80 325 753 10+2 115 30,4
А1И 018.000-02 150 426 932 11+2 110 55,8





Воздухосборник вертикальный с плоскими днищами А1И 019.000 на Ру 0,6Мпа по серии 5-903-20

Наименование Условный проход Ду мм диаметр корпуса D мм L мм l мм Масса кг
А1И 019.000 20 159 396 330 6,6
А1И 019.000-01 32 219 550 460 17,2
А1И 019.000-02 50 273 674 560 27,7
А1И 019.000-03 80 325 810 640 49,6

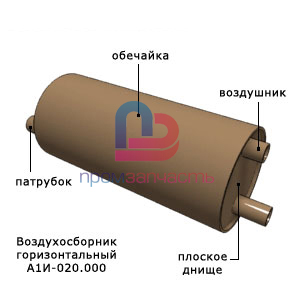

Воздухосборник горизонтальный с плоскими днищами А1И 020.000  на Ру 1,2Мпа по серии 5-903-20

Наименование Условный проход Ду мм диаметр корпуса D мм L мм l мм Масса кг
А1И 020.000 20 159 400 330 7,3
А1И 020.000-01 32 219 558 460 20,6
А1И 020.000-02 50 273 686 560 34,8
А1И 020.000-03 80 325 824 640 56,6

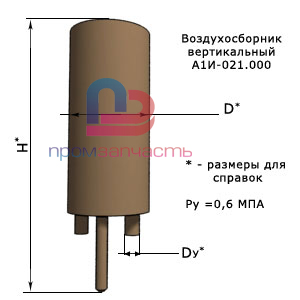

Воздухосборник вертикальный с плоскими днищами А1И 021.000  на Ру 0,6 Мпа по серии 5-903-20

Наименование Условный проход Ду мм диаметр корпуса D мм Н мм h мм h1 мм Масса кг
А1И 021.000 50 273 561 410 120 25,5
А1И 021.000-01 80 325 642 490 115 43,6
А1И 021.000-02 150 426 811 650 110 87

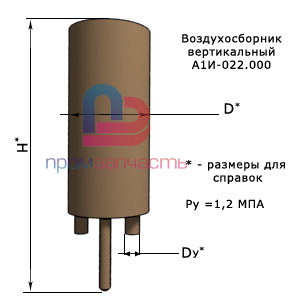

Воздухосборник вертикальный с плоскими днищами А1И 022.000  на Ру 1,2 Мпа по серии 5-903-20

Наименование Условный проход Ду мм диаметр корпуса D мм Н мм h мм h1 мм Масса кг
А1И 022.000 50 273 573 410 120 30,7
А1И 022.000-01 80 325 656 490 115 52,2
А1И 022.000-02 150 426 827 650 110 102,2
