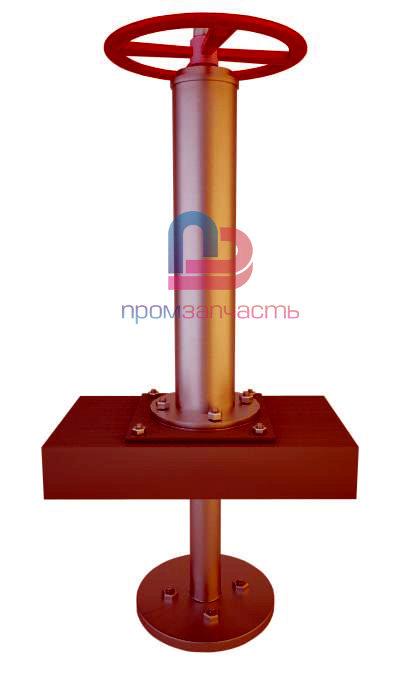

Колонка управления задвижкой с ручным приводом по серии 3.901-13 в. 5 от Ду 100 до Ду 400. Колонка предназначена для дистанционного управления задвижкой с ручным приводом и может применяться в сооружениях водоснабжения и канализации.

Описание работы колонки

Конструкция колонки разработана применительно к задвижкам с выдвижным шпинделем  типа 30ч6бр и обеспечивает управлением задвижкой с глубиной заложения от 2 до 7 метров. При переоборудовании задвижек на дистанционное управление маховик с задвижек не снимается, а вращательное движение шпинделю задвижки передается через маховик, вал, штангу, которая соединяется с маховиком задвижки скобами.

Конструкция колонки включает в себя следующие узлы:

• поз 1. Колонка
• поз 2. Штанга
